沖擊式破碎機
客服
60s急速應答 30min答復 24h免費定制方案

沖擊式破碎機

  • ≤50㎜ 進料粒度 :
  • 40-650t/h 生產能力 :

適用物料 :河石、鵝卵石、河卵石、石英石、石榴石、青石、方解石、鐵礦石、花崗巖、耐火材料、玻璃砂等物料的破碎。

客服

沖擊式破碎機是一種新型高能低耗沖擊破,也稱沖擊式制砂機,是我公司引進美國公司“石打石”破碎機原理及技術,結合國內制砂生產方面的實際情況研制,進行了改良,集各種破碎模式于一體,一機多用、工作效率高、成品粒型好,適用于各種巖石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎(制砂粒),有6款型號,接下來為大家介紹。

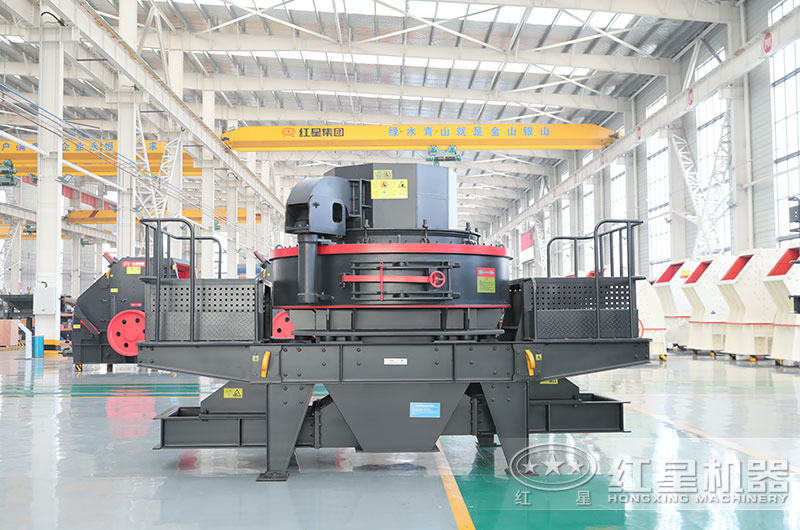

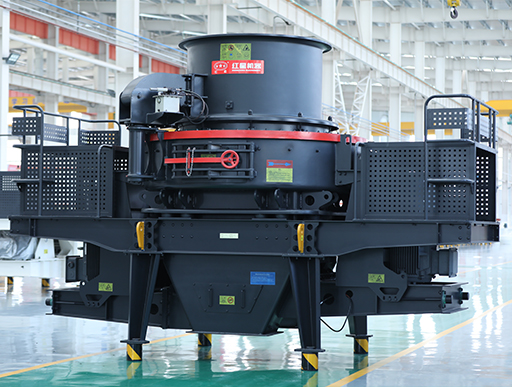

沖擊式破碎機圖片

沖擊式破碎機圖片

沖擊式破碎機圖片

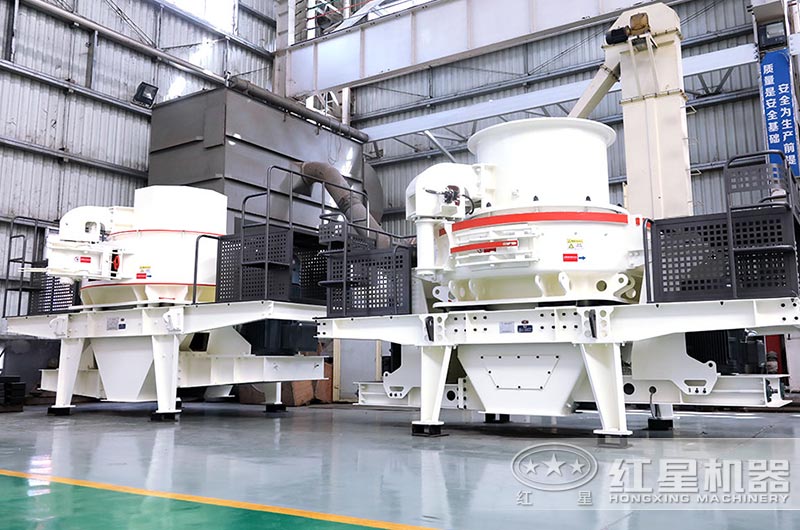

沖擊式制砂機圖片

沖擊式制砂機圖片

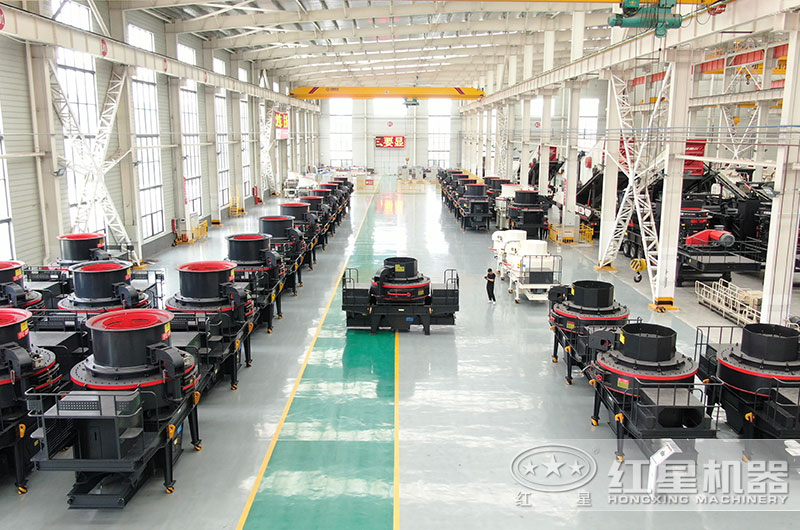

紅星沖擊式破碎機設備車間圖片

紅星沖擊式破碎機設備車間圖片

沖擊式破碎機工作原理

物料由機器上部垂直落入高速旋轉的葉輪內,在高速離心力的作用下,與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞出粉碎,物料在互相撞擊后,又會在葉輪和機殼之間料層形成渦流多次撞擊、磨擦而粉碎,從下部排料斗排出。形成閉路多次循環,由篩分設備控制成品粒度。

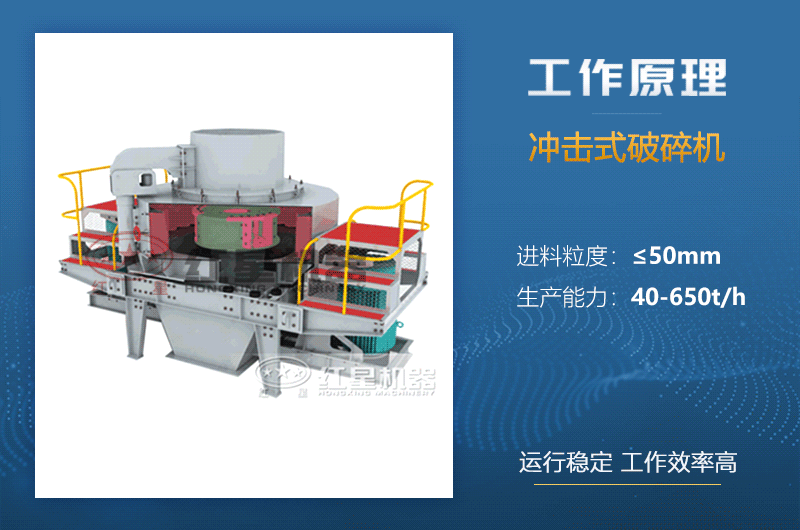

沖擊式破碎機工作原理圖

沖擊式破碎機結構組成

1、進料斗:沖擊破的進料斗其外形一般是梭臺體或圓筒,從給料設備的料倉直接進入沖擊破。

2、葉輪:葉輪結構由特殊材料制作的一空心圓柱體,安裝在沖擊式破碎機主軸總成上端軸頭上,用圓錐套和鍵聯接傳遞鈕距,高速旋轉,在機內起到關鍵作用。

3、傳動裝置:一般采用單電機或雙電機驅動的皮帶傳動機構,分別安裝在主軸總成兩側。

4、潤滑系統:潤滑部位為主軸總成上部和下部軸承兩處,為了方便注油,用油管將油杯引到機器的外側,用干油泵定期加油。

5、破碎腔:分為上、下兩段圓柱體組成的環形空間,下圓柱體的上下蓋板上開兩個孔,上部接上圓柱體,下部接出料口。

6、底座:渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底座上,底座結構形狀,中部為四棱形空間,用于安裝主軸總成,并在四棱形空間的兩側形成排料通道。雙電動機安裝在底座縱向兩端,底座可安裝在支架上,也可直接裝在基礎上。

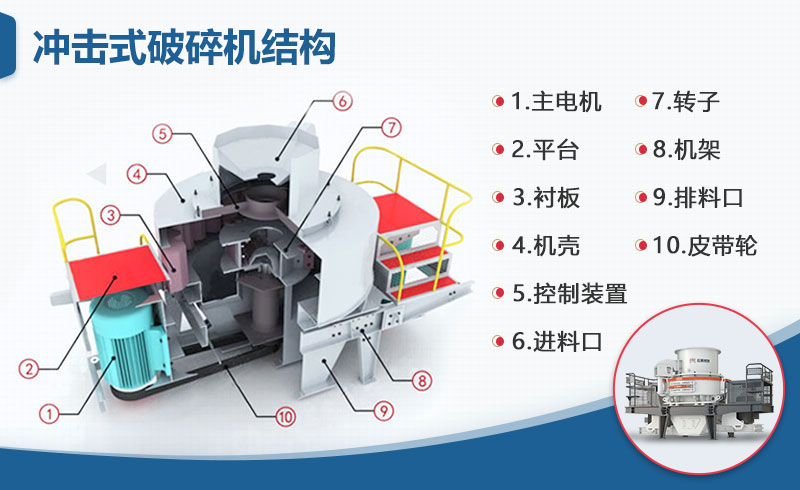

沖擊式破碎機結構

性能優勢

粒度均勻、生產量大

運用石打石破碎原理,使巖石沿節理、層理等脆弱面被破碎,破碎后的物料呈粒度均勻的立方體,針片狀含量極低,過粉碎現象少,消耗少,生產量大。

適用物料廣、破碎效率高

具有選擇性破碎的特點,多種破碎方式,滿足不同物料的破碎需要,通過非破碎物料能力強,受物料水份含量影響小,破碎效率高。

結構先進、運轉可靠

機器的構造簡單,簡化了生產流程,減少基建投資,可實現自動控制和事故報警,操作簡便,可靠性高。

綠色環保

渦流腔內部氣流自循環,粉塵污染小,工作噪聲低,達到國家環保要求。

工作現場

沖擊式破碎機工作現場視頻

廣東客戶沖擊式制砂機工作現場圖片

廣東客戶沖擊式制砂機工作現場圖片

山東客戶沖擊破碎機現場圖片

山東客戶沖擊破碎機現場圖片

沖擊式破碎機價格

對于沖擊破碎機設備來說,價格不算高,但存在差異,一般在幾萬到幾十萬左右,建議咨詢具體廠家,因產量、型號選擇不同,另外,目前沖擊式制砂機生產廠家也挺多的,選材用料、做工要求等并不是一樣的,所以要仔細考察。

其中河南紅星廠家,研發制造制砂設備已有多年,誠信服務每一位朋友,深受20萬+用戶朋友信賴,源頭工廠直發、更經濟實惠,具體沖擊式破碎機價格,直接在線咨詢了解,有經理為您提供,而且建立了現代化檢測基地,原材、做工嚴謹,質量更有保障,可隨時來廠到車間實地考察,后期有技術團隊對設備進行安裝、調試、技術培訓等服務。

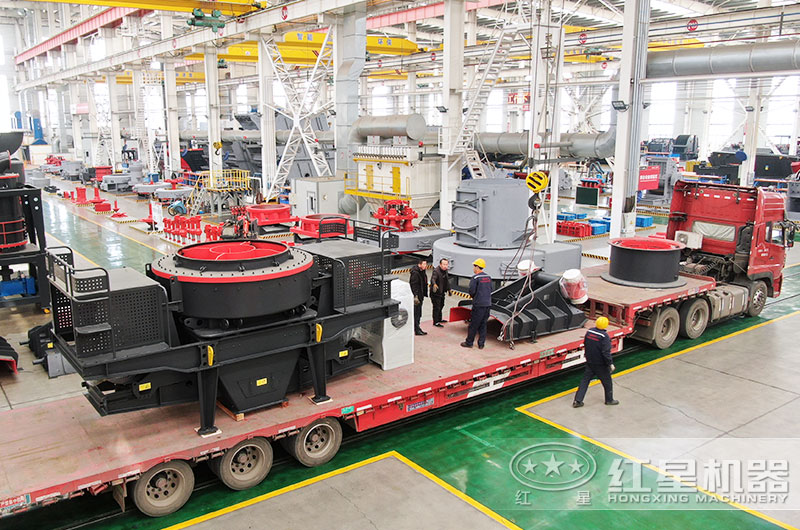

設備發貨現場圖片

設備發貨現場圖片

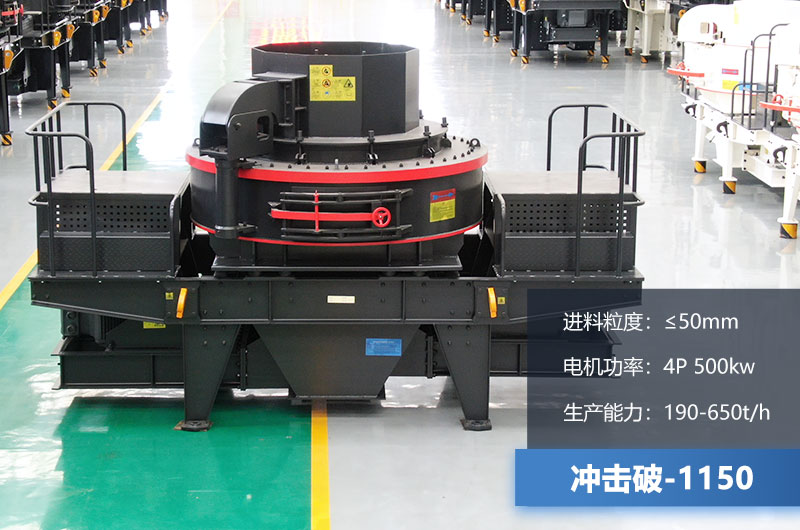

技術參數

型號 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
處理量
(t/h)
瀑落與中心進料 80-180 140-260 200-380 300-520 350-610 360-650
全中心進料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
軟料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
轉速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
電機功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(長×寬×高)(mm) 4100×2250×2300 4160×2360×2500 4540×2500×2830 5500×2750×3100 5500×2750×3100 5500×2750×3100

注:產量根據不同物料,進料粒度等因素其結果將有所不同
