反擊式粉碎機也被稱為反擊式破碎機，該設備采用較新的制造技術設計，加工的成品多為立方體，粒形相當好，無張力和裂縫。，并且排料口的調節，也使得其破碎規格多樣化，具有輕巧的設計，和保質保量的破碎功效，可謂是眾多礦石的破碎好“伙伴”，在破碎生產線中常常用于二破，經濟效益顯著。

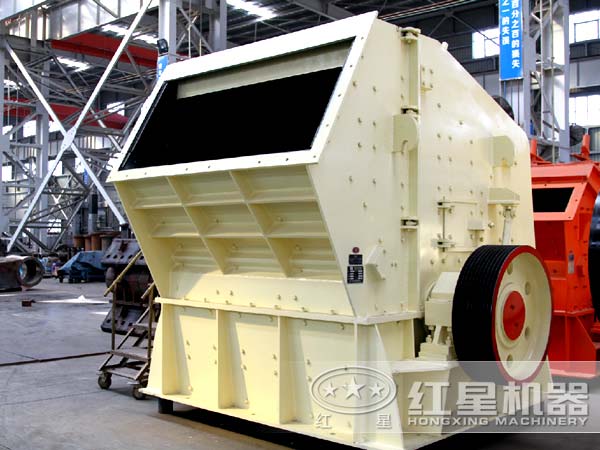

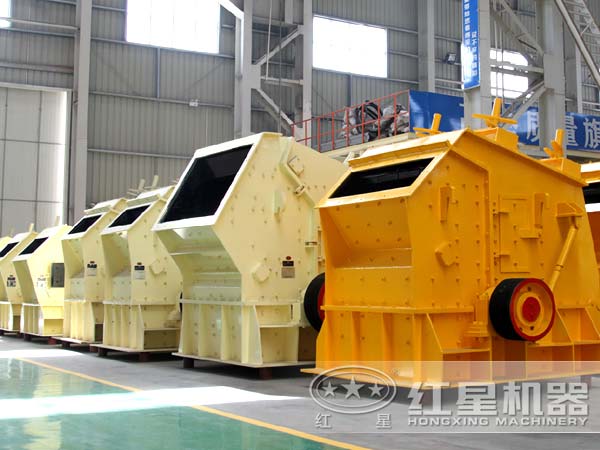

圖片實拍

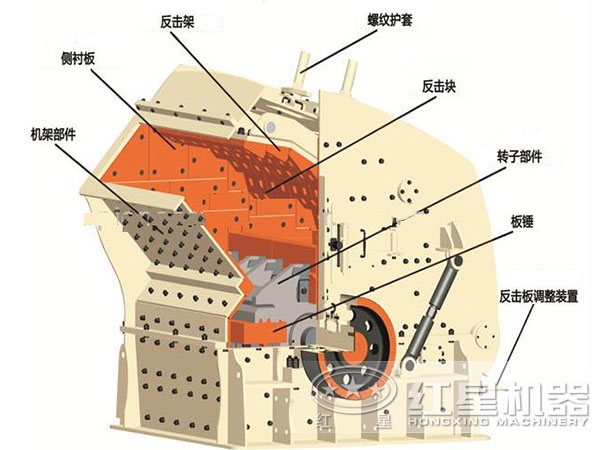

主要部件

1.反擊板——其作用是承受被板錘擊出的物料的沖擊，使物料受沖擊  反擊破碎機而破碎，并將沖擊破碎后的物料重新彈回沖擊區，再次進行沖擊破碎獲得所需的產品粒度。一般采用鋼板焊成，主要有折線形和弧線形兩類，轉子大都采用整體鑄鋼制成，結構堅固耐用，易于安裝板錘，它的質量大，能滿足破碎要求。

2.板錘——其形狀與緊固方式及工作載荷密切相關，一般采用高鉻鑄鐵、高錳鋼和其它耐磨合金鋼制成，形狀很多，有長條形、T形、S形、工形、斧形和帶槽式等形狀，現在一般為長條形。

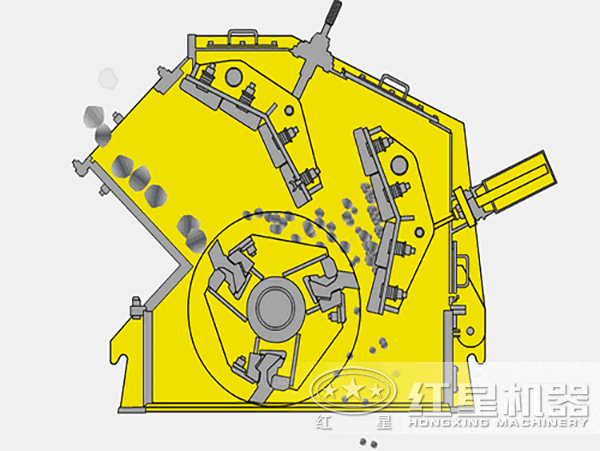

工作原理

反擊式粉碎機是一種利用沖擊能來破碎物料的破碎機械，本機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。

性能優勢

1.破碎成品好

反擊式粉碎機可通過調節反擊板與板錘間隙，有效控制出料粒度，破碎成品顆粒形狀好，并且，加工成品呈立方體，無張力和裂縫，有利于礦物的后續使用和銷售。

2.部件耐磨性高

該設備采用高強度耐磨的組合錘頭，可以節約材料，減少浪費，同時，錘頭連接處帶有加強筋，打擊端寬度加寬，增加了錘頭強度，改變了傳統機型掉錘頭的現象，從而提高了錘頭使用壽命和安全性。

3.適應性強，運營成本低

反擊式粉碎機進料口大、破碎腔高、適應物料硬度高、塊度大、產品石粉少，能夠?qū)ξ锪线M(jìn)行現場破碎，免除了物料遠離現場再破碎的中間環節，從而可以有效的降低生產運營成本。

反擊式粉碎機性能優勢展現

技術參數
