重錘式破碎機型號及參數（附現場案例及配置方案）

發布者：石小英發布：2020-07-03 11:34:46 更新：2021-12-01 15:44:10

工廠直供，價格優惠享不停！ 如果您想了解我們的產品，歡迎點擊咨詢 在線咨詢了解產品

重錘式破碎機有一“寶”，那便是一次成型，千萬別小看這個特質，它能給您節省大筆投資費用，從原料到成品，僅一臺破碎機設備，可滿足用戶對于生產效率要求的提升，每小時30-3000噸，而且該設備在礦山、高速公路、鐵路、建筑用砂等領域應用廣泛，有關重錘破碎機型號及參數和視頻，這里來詳細介紹。

重錘式破碎機圖片

實現一次成型破碎，重錘式破碎機應用廣泛

重錘式破碎機型號及參數

PCZ系列重錘式破碎機技術參數

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

PCX系列重錘式整形破碎機技術參數

型號	轉子直徑×長度	進料口長×寬	最佳進料粒度	處理能力（t/h）	電機功率	外形尺寸（長×寬×高
PCX 0706	700×570	618×510	≤150	30-70	75	1950×1340×1480
PCX 0808	800×750	780×610	≤150	45-100	132	2280×1790×1570
PCX 0910	900×1000	1070×750	≤200	70-200	2×110	2600×2200×1940
PCX 1012	1000×1180	1315×900	≤200	130-300	2×132	2760×2430×2290
PCX 1213	1260×1280	1430×1010	≤250	200-350	2×160	3067×2622×2580
PCX 1216	1260×1490	1630×1010	≤250	230-500	2×200	3067×2832×2580
PCX 1220	1260×1950	2090×1010	≤250	300-700	2×220	3067×3380×2580
PCX 1622	1600×2150	2300×950	≤300	400-1200	2×315	4120×3680×3200

注：產量根據不同物料，進料粒度等因素其結果將有所不同

重錘式破碎機是少見的一次成型破碎機，可同時實現粗碎、中細碎加工，PCX系列整形錘破可實現石料的制砂整形處理，對于預算有限，且需要對石料同時進行粗碎、細碎和制砂處理的用戶來說，重錘式破碎機是一個不錯的選擇。

重錘式破碎機-專業源于內在，原理決定成料

原理圖

重錘式破碎機工作原理圖

該機主要利用錘頭的高速擊打?qū)崿F(xiàn)石料的破碎加工，機器運轉中，電動機帶動皮帶輪進而帶動轉子和錘頭的運轉，錘頭在高速運轉下，對于進料進行擊打破碎，受擊打力度作用，石料被甩到襯板上實現二次破碎，經過循環破碎，已破碎合格的成品由下部出料口排出，如此循環，實現批量作業加工。

重錘式破碎機屬于擊打式破碎機，擊打式破碎機的主要優勢在于成料粒型好，兼具破碎與制砂的效果，但缺點是不擅長破碎高硬度礦石，而青石的莫氏硬度在4-6之間，硬度適中，正好適合采用錘破來破碎。

要想順利生產及收益，環保要先行

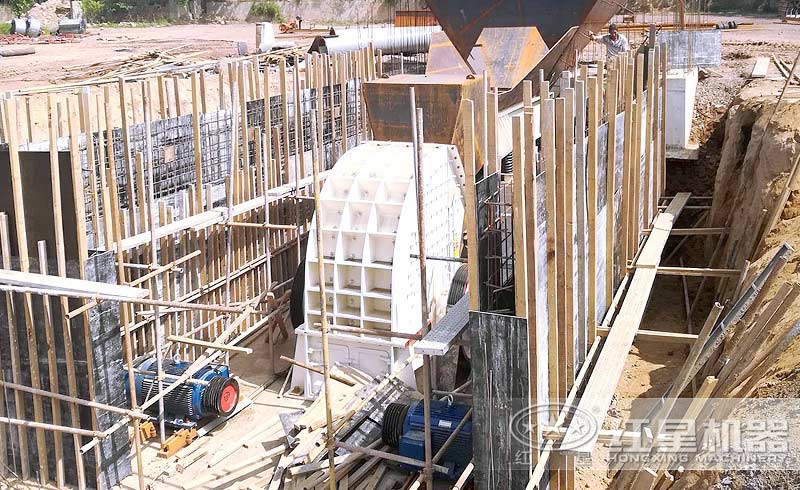

重錘式破碎機安裝現場

砂石行業對環保的要求越來越高，污染嚴重的砂石場逐一被關停，要想生產順利進行，首先得過環保這一關，重錘式破碎機配置完善的除塵、收塵、噴淋和降噪裝置，可從多角度降低粉塵和噪聲污染，確保環保作業。

時產600噸碎石制砂線走進山西呂梁，為您先行試點

山西呂梁客戶重錘式破碎機工作視頻

設備	型號	數量
原料倉	依據需求	1個
振動給料機	ZSW600×150	1臺
重錘破	PCZ1716	1臺
振動篩	3YK2460	2臺
輸送帶	B1600×43m	1臺
輸送帶	B1000×15m	2臺
輸送帶	B1200×25m	1臺
輸送帶	B1200×38m	1臺
輸送帶	B1200×38m	8臺

注：輸送機長度與設備位置可以根據現場確定，砼全部采用C30以上。

設計產能：600t/h

加工物料：石灰石

成品規格：05、12、13、24石子

工藝配置及生產線設計：河南紅星礦山機器有限公司

整條工藝在不配置制砂機的前提下，能實現制砂整形處理，可以說非常省錢、方便，整套生產線主要由兩臺重錘式破碎機和輔助設備組成，節省工藝，在配置上也更方便，節省后期安裝費用和檢修維護費用，對于用戶來說，沒有什么比節省投資來的更實在，要想在保證收益的前提下更省錢，選擇重錘破準沒錯。
