立式磨機多少錢一臺?設備結構圖及工作原理介紹

發布者:武永蘭 發布:2022-02-08 13:34:38 更新:2022-02-08 13:40:59
工廠直供,價格優惠享不停! 如果您想了解我們的產品,歡迎點擊咨詢 在線咨詢了解產品

立式磨機是由一套碾磨裝置(即磨輥和磨盤)來完成作業,廣泛用于水泥、建材、電力、冶金、化工、非金屬礦等行業的各種固體物料的粉磨和超細碎粉磨,具體多少錢一臺?以及設備結構圖、工作原理等相關內容,下面為大家介紹。

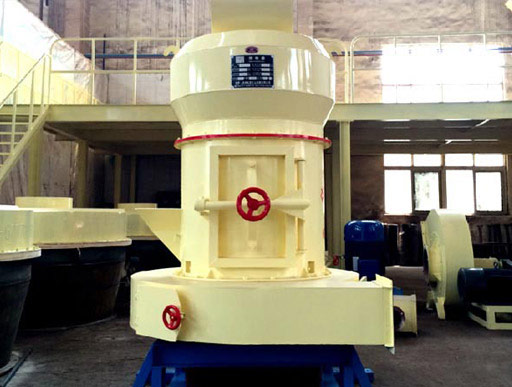

立式磨機圖片

立式磨機圖片

一、立式磨機結構圖片及工作原理

立式磨機簡稱立磨機,也稱立式磨粉機,吸取各項磨粉技術基礎上,結合客戶生產需求,設計并開發的一種集破碎、研磨、選粉、烘干、物料輸送等五大功能于一體的綜合型大型立式磨機設備,結構合理、占地面積小。

立式磨機結構:由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成,其中,主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。

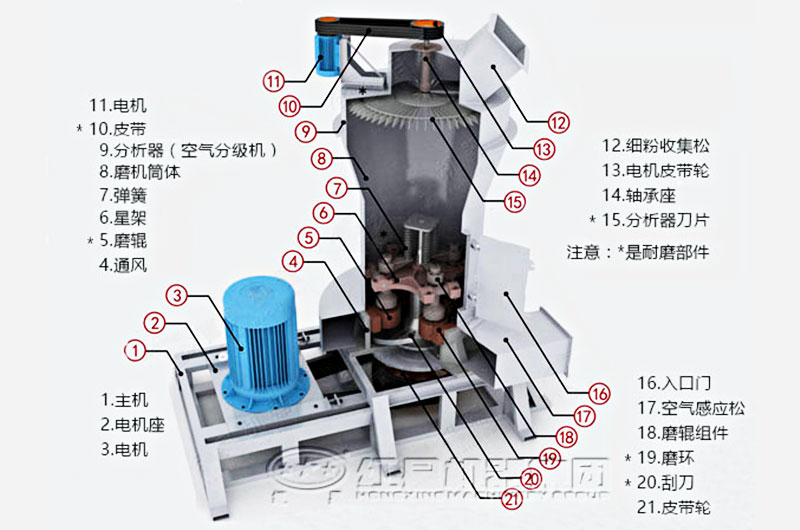

立式磨機結構圖片

立式磨機結構圖片

立式磨機工作原理:物料研磨后,風機將風吹入主機殼內,吹起粉末,經置于研磨室上方的分析器進行分選,細度過粗的物料又落入研磨室重磨,細度合乎規格的隨風流進入旋風收集器,收集后經出粉口排出,即為成品。

立式磨機工作原理圖

立式磨機工作原理圖

性能特點:

風流由大旋風收集器上端的回風管回入風機,風路是循環的,在負壓狀態下流動,循環風路的風量增加部分經風機與主機中間的廢氣管道排出,進入小旋風收集器,進行凈化處理。

系統簡單,操作調節方便,自動化程度高,既適合大規模生產,也適應中小規模。

粉磨效率高、節能幅度大,與球磨機系統比較,可節電30-50%,外循環比例大,可降低系統電耗20%左右。

成品細度比例高,選粉機制造精度高、選粉效率高,更適宜細粉體的生產。

磨損小,鋼耗低,盤與磨輥不直接接觸,盤襯和輥面采用高耐磨材料,使用壽命長。

設備性價比高,投資省,系統配置簡單,而且可露天布置,節省土建費用。

振動小、噪音低,負壓操作無揚塵。

立式磨機工作現場圖片

立式磨機工作現場圖片

二、立式磨機參數型號

立式磨粉機相較于臥式磨粉機更節省占地空間,深受業內人士喜愛,但是目前市面上各式各樣,立式磨粉機有幾種?常用有兩種,超細立式磨粉機和雷蒙磨粉機,日產3.2-320噸,進料粒度<40mm,成品粒度在 80-1000目范圍調節,有11款型號可選擇,具體立式磨機參數如下表。

型號
參數
4525 4119
進料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.173-0.044 0.173-0.044
不同物料細度班產(t) 16-176 8-78
中心軸轉速(r/min) 82 105
磨環直徑(mm) 1770 1400
磨輥直徑(mm) 450 410
磨輥高度(mm) 250 190
主機電機(kw) Y315M-4-132 Y280S-4-75
風機電機 Y315M-4-132 Y280S-4-75
分析器電機 YCT250-4A-18.5 YCT200-4B-7.5

型號 HGM88 HGM95 HGM 100 HGM120 HGM130 HGM138 HGM160 HGM175 HGM190
進料粒度(mm) <20 <25 <25 <25 <25 <25 <30 <35 <40
成品粒度(mm) 0.25-0.015 0.25-0.015 0.25-0.015 0.25-0.015 0.25-0.038 0.25-0.038 0.25-0.038 0.25-0.038 0.25-0.038
處理能力(t/h) 0.4-5 0.6-7 0.8-10 1.2-15 1.6-21 2-25 2.7-28 3-35 5-40
中心軸轉速(r.min) 167 150 142 136 105 92.5 82 75 74
磨環直徑(mm) 908 1006 1075 1280 1400 1510 1770 1900 2040
磨輥數量 3 3 3 3 4 4 5 5 4
主機功率(kw) 22 30 45 55 75 90 132 185 280
風機功率(kw) 22 30 45 75 90 110 160 200 280
分析器功率(kw) 5.5 7.5 11 15 18.5 22 22/30 30/45 55

三、立式磨機多少錢一臺?

目前市場上立式磨機價格在幾萬到幾十萬元左右不等,具體多少錢一臺,還需要根據實際生產需求、設備配置、型號選擇等來確定,還能更優惠,馬上在線咨詢吧,留下您的信息,有經理為您介紹。

而且河南紅星專注于磨粉設備生產研究近40余年,有技術更有實地工廠,自主研發制造設備,發貨快、免費上門安裝、現場測繪、交機調試、終身服務等一站式售后服務,珍惜每一次與您合作機會,何不打個電話咨詢一下,萬一成交了呢!
