格子型球磨機是物料被破碎之后，再進行粉碎的關鍵設備。該球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

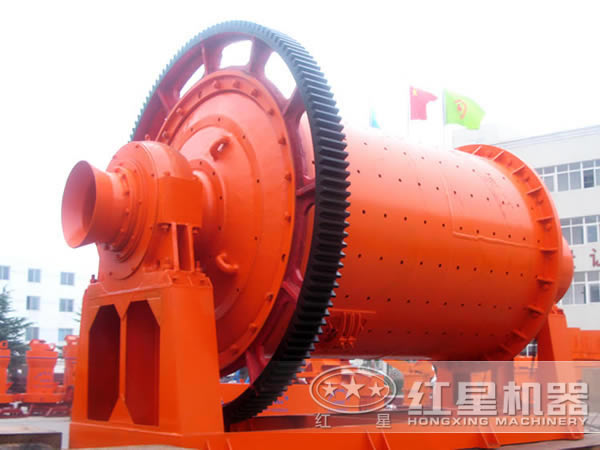

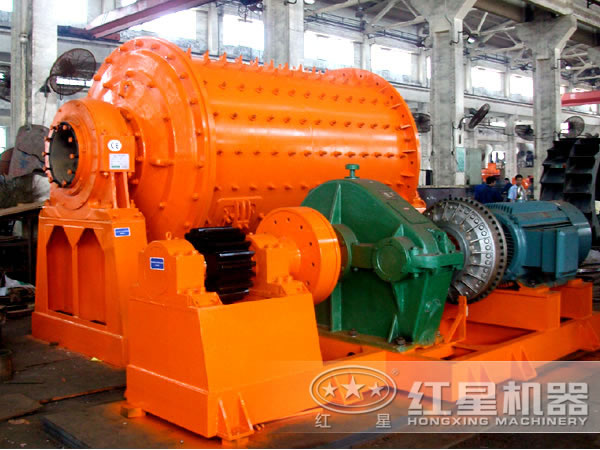

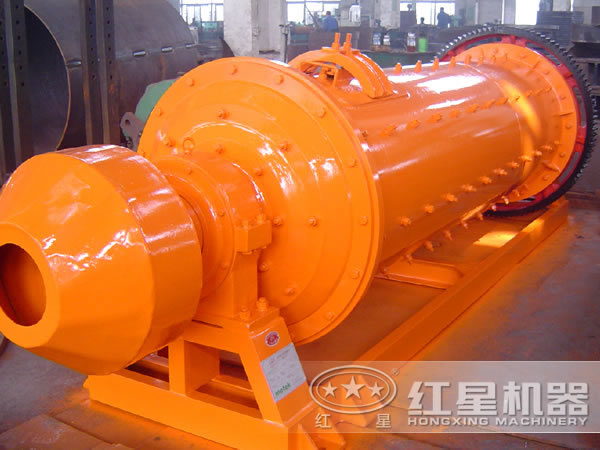

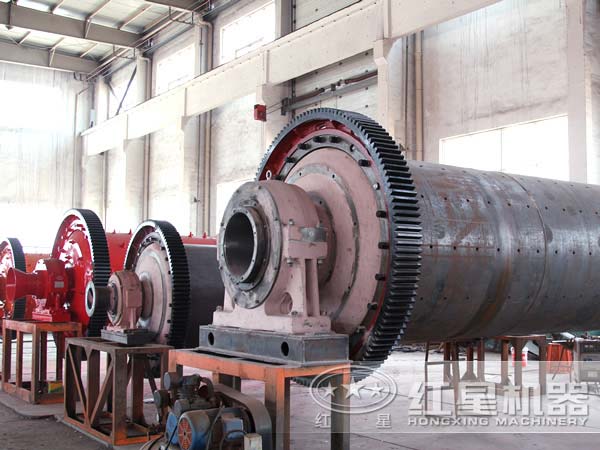

格子型球磨機圖片

格子型球磨機工作原理

本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

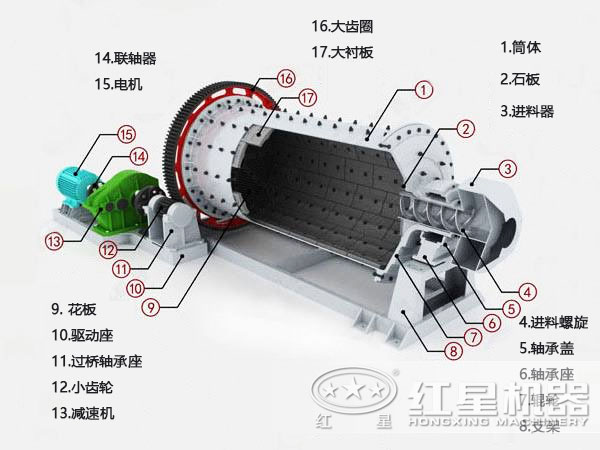

格子型球磨機內部結構

格子型球磨機性能優勢

主軸性能好、處理量高

主軸承采用了大直徑雙列調心棍子軸承，代替原來的滑動軸承，減少了摩擦，降低耗能，磨機容易啟動。

保留了普通磨機的端蓋結構形式，大口徑進出料口，處理量大。

結構簡單、運行平穩

給料器分為聯合給料器和鼓形給料器兩種，結構簡單，分體安裝。

沒有慣性沖擊，設備運行平穩，并減少了磨機停機停車維修時間，提高了效率。

格子型球磨機空軸潤滑的解決方法

在軸承格子型球磨機中空軸安裝滾動軸承的部位將直徑加粗，格子型球磨機中空軸被冷卻的稀油又將中空軸傳導到軸承上的溫度降至60°以下的正常范圍內。這種軸承座的優點有以下幾個方面：

1.稀油潤滑優越于脂潤滑，使軸承的磨擦系數降低，節電效果更好。

2.軸承正常運轉的溫度，比干油潤滑的軸承溫度要低得多，延長了軸承的使用壽命。

3.軸承下座設有油位觀察油標，操作工能夠隨時看到油位高低，能夠及時補充油量，防止因缺油而潤滑不良，避免了軸承損壞事故的發生。

技術參數
