一、單螺旋分級機

單螺旋分級機借助礦物顆粒大小不同，在礦漿中沉降快慢進行分級的設備。溢流顆粒較小的礦漿作礦物選別，大顆粒的沉砂被螺旋運送到磨機作二次粉磨，廣泛用于各種金屬礦和非金屬礦的選礦生產中。

單螺旋分級機

二、單螺旋分級機選型

我公司生產的單螺旋分級機根據其溢流端螺旋葉片侵入溢流面深淺程度不同，分為高堰式單螺旋分級機與沉沒式單螺旋分級機，兩者不同之處在于：

高堰式單螺旋分級機溢流端螺旋中心低于溢流面，主要用于溢流粒度為25-120目的礦石分級；而沉沒式單螺旋分級機螺旋葉片全部侵入溢流面以下，主要用于溢流粒度為120-200目的礦石分級。

三、單螺旋分級機型號

下表型號包括單螺旋分級機和雙螺旋分級機，型號不帶2的為單螺旋分級機，F(xiàn)G表示高堰式單螺旋分級機，F(xiàn)C表示沉沒式單螺旋分級機。

型號	螺旋直徑 (mm)	螺旋轉速 (r/min)	水槽長度 (mm)	處理量（t/d）		電動機功率（kw≤）		外形尺寸（mm≤）			總重
型號	螺旋直徑 (mm)	螺旋轉速 (r/min)	水槽長度 (mm)	按返砂	按溢流	傳動用	升降用	長	寬	高
FG-3	300	12-30	3000	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	8-12.5	4500	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	6-10	5500	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	5-8	6500	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10	1000	5-8	8400	675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	4-6	6500	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12			8400	1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12			6500	2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12			8400	2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	4-6	8300	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15			10500	1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15			8300	2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15			10500	2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	3.6-5.5	8400	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20			12900	3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20			8400	7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20			12900	77880-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	3.67	9130	6800	580	15	3	11650	2910	4970	26.8
FC-24			14130	6800	490	18.5	4	16580	2930	7190	41.0
2FG-24			9130	13600	1160	30	6	12710	5430	5690	45.8
2FC-24			14130	13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	3.2	12500	23300	1785	40	8	16020	6640	6350	73.0
2FC-30	3000	3.2	14300	23300	1410	----	----	17091	----	8680	84.8

四、單螺旋粉機與雙螺旋分級機不同

1、從設備外形來看，單螺旋粉機只有一個螺旋軸，同規格（螺旋直徑相同）的單螺旋分級機其外形尺寸（長、寬、高）都要小于雙螺旋分級機，整機重量也要偏小。

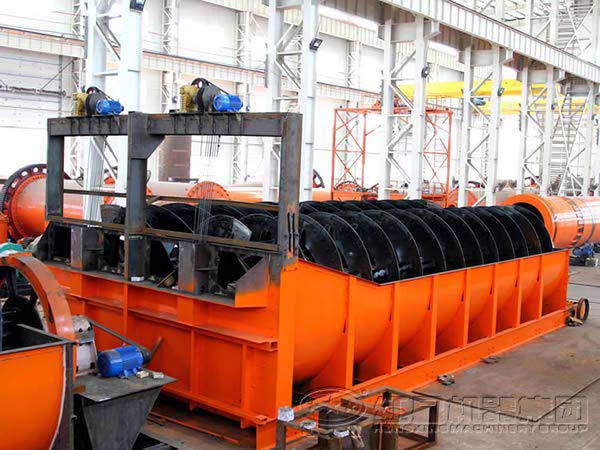

雙螺旋分級機

2、從生產能力上來看，不管是按返砂量還是按溢流量來看，雖然設備螺旋直徑與水槽長度相同，但是單螺旋分級機的處理量都要小于雙螺旋分級機。

除以上區別外，單螺分級機與雙螺旋分級機在結構性能上并無明顯區別，因此在選擇設備時，只要能滿足自己生產需求即可。您可以點擊免費咨詢，獲取我公司單螺旋分級機優惠報價！
