沖擊錘式破碎機也就是我們說的錘式破碎機，結合工作原理而命名，是以沖擊形式破碎物料的設備，適用于石灰石、爐渣、焦碳、煤等物料的粗、中碎和細碎作業，可實現一次投料成型，生產能力高、運營成本低，受到大家喜愛，關于其結構、型號、價格等相關內容，這里都有詳細介紹。

沖擊錘式破碎機圖片

大型沖擊錘式破碎機圖片

一、沖擊錘式破碎機工作原理及結構圖

沖擊錘式破碎機工作時，電動機帶動轉子作高速旋轉，物料均勻的進入破碎機腔中，高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎，同時，物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條，大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨，直到破碎至所需出料粒度后通過篩板排出機外。

沖擊錘式破碎機主要是有箱體、轉子、錘頭、反擊襯板、篩板、出料口、鏈接機構等結構組成，錘頭大概有8個，單個重量大、轉子轉速高、轉動慣量大，體現了以大破小、以重碎輕，壽命提高4-6倍，其機架部分為三分體結構，只須打開破碎機后部機殼，即可進行更換板錘、破碎板、襯板等檢修維護作業。

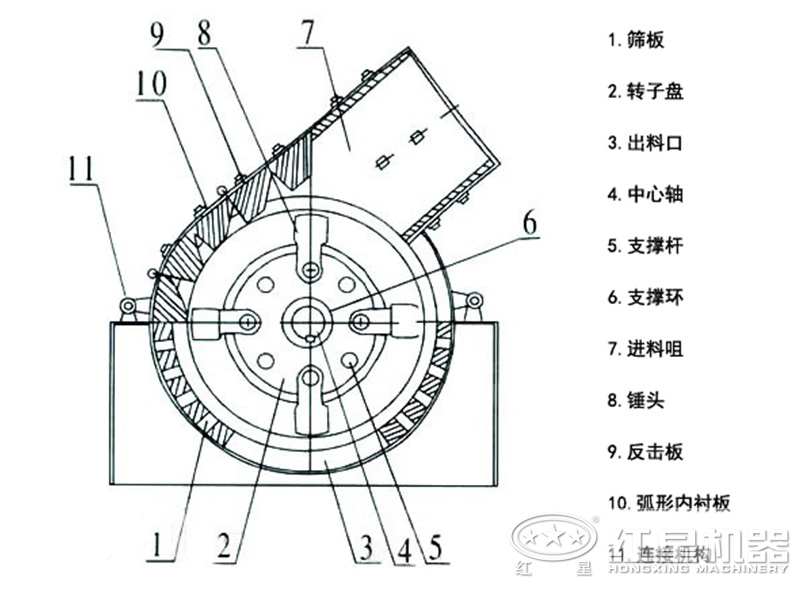

沖擊錘式破碎機結構圖

二、沖擊錘式破碎機優缺點分析

機體結構設計合理，工藝流程簡化、占地面積小，縮減成本。

工作效率高，加上全自動控制系統、實現遠程操作，更靈活、安全有保障。

成品率高、粒型好，呈立方體狀、針片狀含量低，符合使用要求。

采用高耐磨材料錘頭、篦板及反擊板，使用壽命更長。

自帶密封性質、配置防塵及消音裝置，解決了車間粉塵大以及機體漏灰等問題。

采用外置的油泵、油箱、管路潤滑系統，油溫過高或油流速過慢時將自動停機。

缺點：錘頭和蓖條篩磨損快，檢修和找平衡時間長，當破碎硬物質物料，磨損更快，破碎粘濕物料時，易堵塞蓖條篩縫，為此容易造成停機（含水量不應超過10%），不過，現在已經有了很大改善。

沖擊錘式破碎機工作現場圖片

三、沖擊錘式破碎機型號大全

沖擊錘式破碎機型號目前有23款，每小時產量3-3000噸，有PC、PCZ、PCX系列，能夠是直接將1200毫米以下物料破碎至3到60毫米，具體沖擊錘式破碎機型號及參數下表。

注：產量根據不同物料，進料粒度等因素其結果將有所不同

注：產量根據不同物料，進料粒度等因素其結果將有所不同

四、沖擊錘式破碎機價格

對于沖擊錘式破碎機價格，通常在幾萬到幾十萬左右，受影響因素較多，出現高低不等，與機型、型號、產量大小選擇有關，而且就算是同一個型號設備，不同廠家技術水平和質量也有差異，所以報價不一樣。
