立式磨粉機也稱立磨機，是采用新型料床粉磨和部分外循技術，結合市場實際情況，潛心研究開發的大型高產節能粉磨產品，操作方便、運行成本低，粉磨效率高、能耗低，烘干能力強，廣泛用于水泥、建材、冶金、化工、非金屬礦等行業，關于立式磨粉機結構、工作原理、型號、價格等相關內容，這里為大家詳細介紹。

立式磨粉機圖片

立式磨粉機圖片

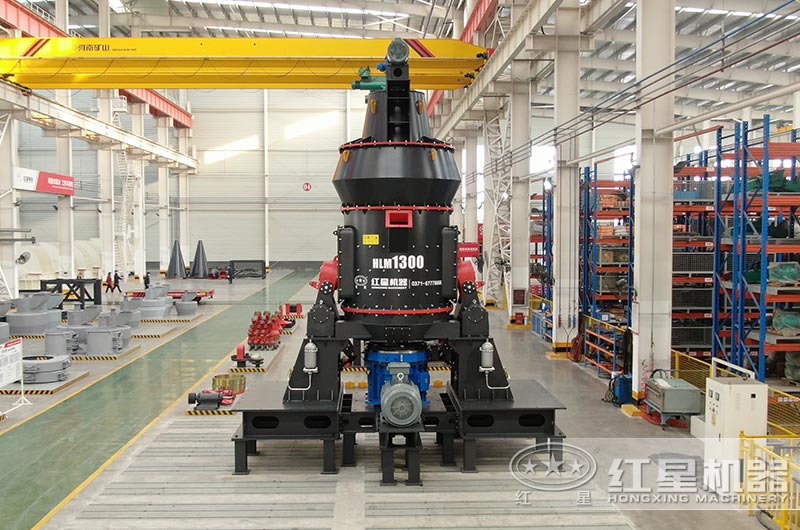

立磨機圖片

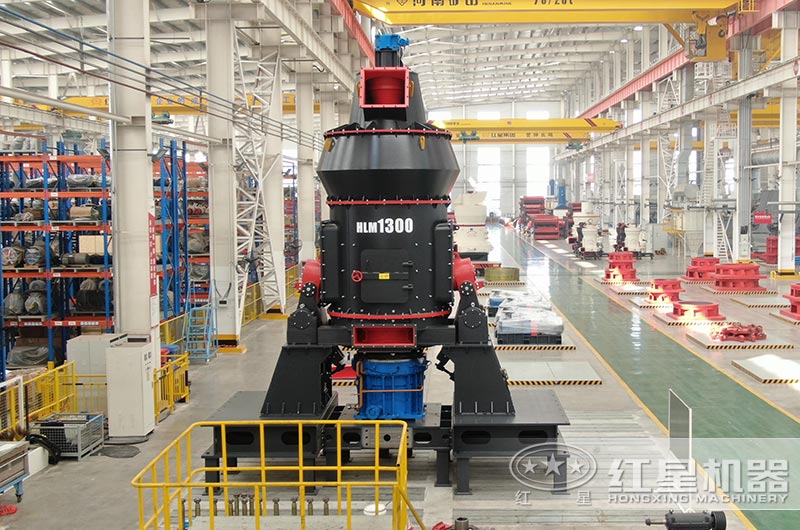

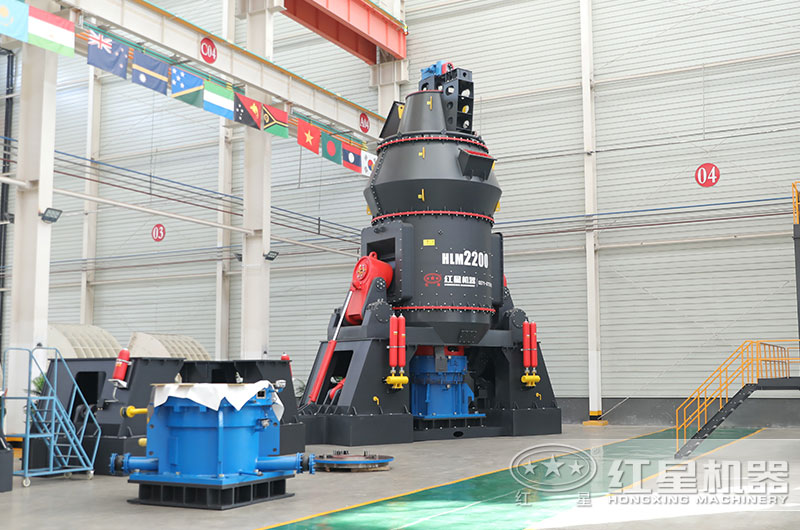

HLM系列立式磨粉機圖片

立式磨粉機結構

立磨機是集粉磨、分級、烘干、輸送于一體，工藝流程簡單，可將塊狀、顆粒狀及粉狀磨成所要求的粉狀物料，主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成，其中，主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。

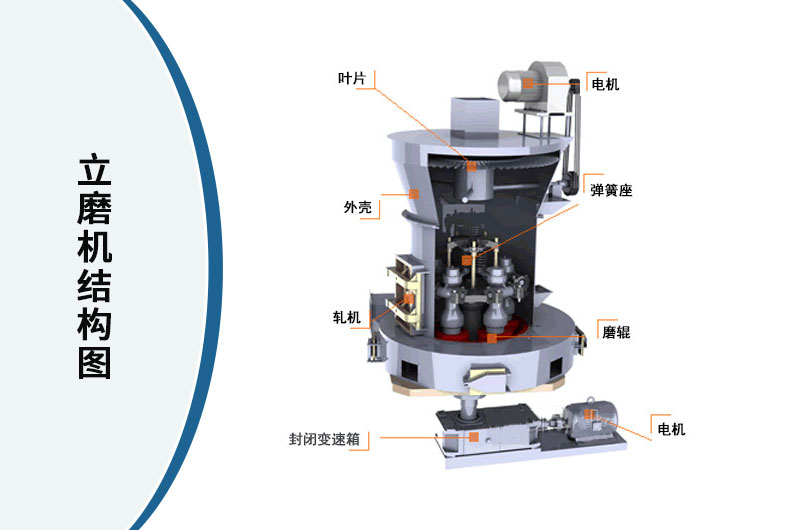

立式磨粉機結構圖

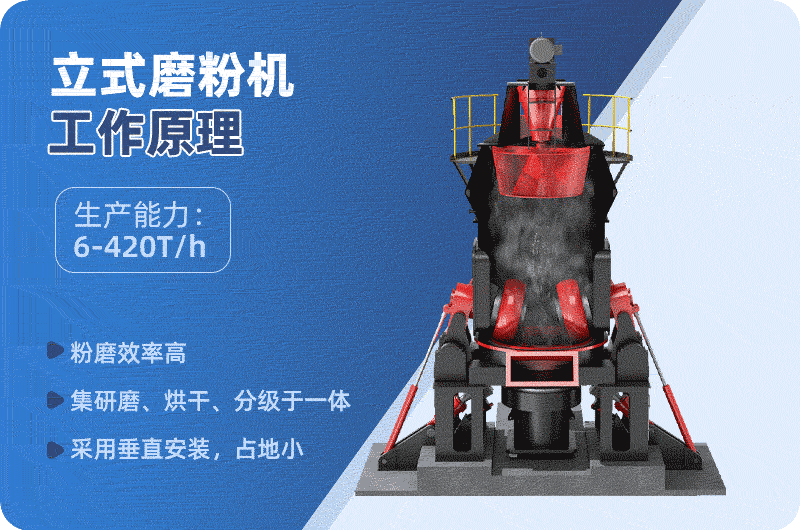

立式磨粉機工作原理

立磨機工作時主電機通過減速機帶動磨盤轉動，固定的磨輥沿磨盤滾道自轉，物料從下料口落到磨盤中央，在離心力的作用下，從磨盤中央向邊緣勻速移動，經過粉磨滾道時，受到磨輥的碾壓，碾磨力由液壓加載系統提供，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。

烘干與粉磨同時進行，一次熱風通過風環均勻進入磨盤周圍，將經過輾磨從磨盤上切向甩出的粉碎物料烘干并輸送到上部選粉機處，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨（內循環），合格的細粉隨氣流一起出磨，被系統集粉器收集，即為成品；而少部分難粉碎且一次風吹不起的較大顆粒、雜質等通過風環跌落至磨機下部一次風室被刮料裝置排出機外，或經輸送設備由進料口進入立磨機重新粉磨（外循環）。

優勢特點

高產節能

粉磨效率高、能耗低，輥盤結構設計合理，輾磨曲線長、輾磨面積大，磨輥和磨盤不直接接觸，輥套和襯板磨損少，而且輥套可翻面使用，使用壽命延長一倍，配備液壓加載系統，可根據易磨性的變化靈活調整研磨壓力。

自動化程度高

釆用全自動控制系統，實現遠程操控，外置獨立稀油潤滑站，方便油品更換，液壓檢修裝置可以方便的使磨輥翻出機外，磨輥輥套更換和磨輥檢修方便快捷。

成品質量穩定

釆用動態環保選粉機，粒度分布集中，粒形好，變頻調速，產品細度調整方便，粉磨的同時成品及時選出，減少物料磨機內停留時間和循環次數，成品污染小、品質高。

清潔環保

整套系統釆用完全負壓運行，密封可靠，無粉塵外溢，成品收集釆用布袋式收塵器，除塵效率高，高于環保標準，同時限位裝置保證工作過程中磨盤和磨輥不接觸，振動小、噪音低。

綜合成本低

磨粉的同時，具備烘干功能，可通熱風，在磨內直接、多次與粉狀物料充分接觸烘干，節省一套烘干設備，通過調節熱風溫度，可滿足不同濕度物料的烘干要求。

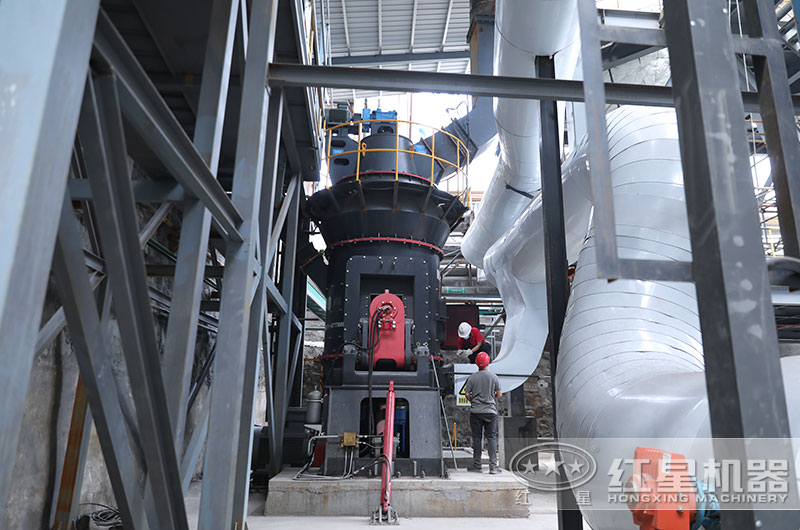

客戶現場

進料粒度：＜15mm

處理能力：12-18t/h

出料粒度：0.84-0.37mm

立式磨粉機工作現場視頻

廣東客戶現場實拍圖

山西客戶現場圖片

立式磨粉機價格多少？

對于立式磨粉機價錢，通常在十幾萬到百萬元左右，多少有些差距，受影響因素較多，除了與機型、型號和產量有關，市場上生產廠家較多，制造設備時所用原材料、設計、技術等會引起質量變化，這些都會影響其報價。

立式磨粉機哪個廠家好？河南紅星機器就很不錯，建廠四十多年，自主研發制造生產，有嚴格的質量監管體系，從源頭上控制產品質量，不經過其他生產商和經銷商，所以要更優惠一些，具體立式磨粉機價格，可直接咨詢了解，還有技術團隊對設備進行安裝、調試、技術培訓等一系列服務。

立式磨粉機型號大全

立磨機憑借其優勢，深受業內人士喜愛，目前有6種機型，煤粉立磨機、立式礦磨機、礦渣立磨機、水泥熟料預粉磨立磨機、水泥立磨機、高細立磨機，又有50款型號可選擇，每小時產量6-420噸，成品細度0.84-0.37mm（20-400 目），具體見下面立式磨粉機技術參數表。

技術參數
